Aide au calcul Force d'entrainement pour Séparateur Worner
Force d'entraînement Fr
La force d'entraînement Fr est la force de frottement entre l'équipement de convoyage et la palette.
Elle dépend du coefficient de frottement µ, du poids de la palette m et de l'accélération due à la pesanteur g :
Fr = µ · m · g
Si plusieurs palettes se sont accumulées, il faut également tenir compte du nombre de palettes n :
Fr = n · µ · m · g
Le coefficient de frottement µ dépend du frottement entre l'équipement de convoyage et la palette.
Exemples de coefficients de frottement :
- Courroie/bande : µ = 0,2 - 0,3
- Bande modulaire en plastique : µ = 0,3 - 0,5
- Chaîne à rouleaux d'accumulation : µ = 0,01 - 0,03

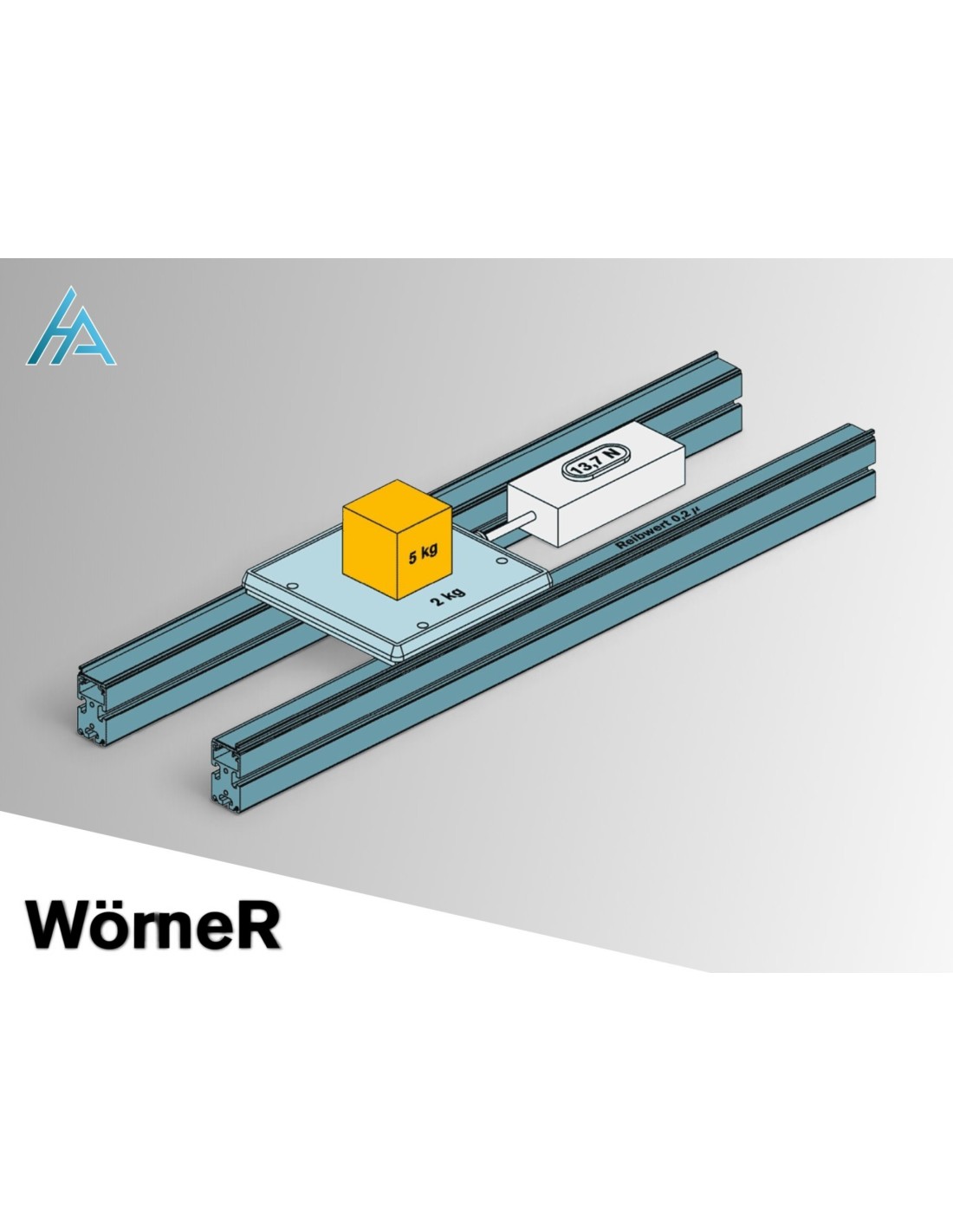

Exemple de calcul :
- m pièce = 5 kg
- m WT(palette) = 2 kg
- µ = 0,2
- g = 9,81 m/s²
FR = (5 + 2) kg · 0,2 · 9,81 m/s² = 13,7 N
La brochure produit et les fiches techniques indiquent la force d'entraînement maximale contre laquelle le séparateur peut s'abaisser de manière fiable en fonctionnement de longue durée.
La force d'entraînement dans votre système doit être inférieure à la valeur spécifiée.
Exemple pour DBS-20/60 :
(Valeur donnée pour un coefficient de frottement µ = 0,07) :
Force d'entraînement maximale : 41 N
Veuillez noter que d'autres poids de palette peuvent être abaissés de manière fiable avec des coefficients de frottement différents.
À l'aide de la formule ci-dessus, vous pouvez facilement convertir la force d'entraînement maximale que nous indiquons pour d'autres coefficients de frottement.
Nous serons heureux de vous conseiller : contactez-nous !
